안녕하세요! 스테인레스 스틸 플랜지 공급업체로서 저는 이러한 필수 구성 요소를 가까이서 직접 접할 수 있는 특권을 누렸습니다. 스테인레스 스틸 플랜지는 배관부터 석유 및 가스에 이르기까지 광범위한 산업에서 사용되며, 다양한 유형을 이해하는 것은 프로젝트의 판도를 바꾸는 것이 될 수 있습니다. 이제 다양한 종류의 스테인레스 스틸 플랜지를 살펴보고 살펴보겠습니다.
용접 넥 플랜지
웰드 넥 플랜지는 고압 및 고온 응용 분야에서 널리 사용되는 선택입니다. 용접 접합부에서 강화 및 응력 완화를 제공하는 길고 테이퍼진 허브가 있습니다. 이 디자인은 피로에 대한 저항력을 높이고 누출 위험을 줄입니다. 목이 길면 용접 중에 정렬이 더 잘되어 강력하고 안정적인 연결이 보장됩니다.
이 플랜지는 화학, 석유화학, 발전 산업에서 일반적으로 사용됩니다. 예를 들어, 부식성 물질이 고압으로 운송되는 화학 공장에서 웰드 넥 플랜지는 가혹한 조건을 견디고 파이프라인의 무결성을 유지할 수 있습니다.
슬립 - 플랜지 위
슬립온 플랜지는 비교적 설치가 쉽습니다. 파이프 위로 미끄러져 들어간 다음 내부와 외부 모두에 용접됩니다. 이 유형의 플랜지는 웰드 넥 플랜지에 비해 비용이 저렴하며 저압 응용 분야에 적합합니다.
배관 시스템에서는 신속하게 설치할 수 있어 시간과 인건비를 절약할 수 있는 슬립온 플랜지가 자주 사용됩니다. 또한 압력이 극도로 높지 않은 수처리 공장에서도 흔히 발견됩니다.
소켓 용접 플랜지
소켓 용접 플랜지는 슬립온 플랜지와 유사하지만 파이프가 삽입되는 소켓이 있습니다. 그런 다음 파이프를 플랜지에 필렛 용접합니다. 소켓 용접 플랜지는 유체 흐름이 원활해야 하는 소직경 파이프 및 응용 분야에 이상적입니다.

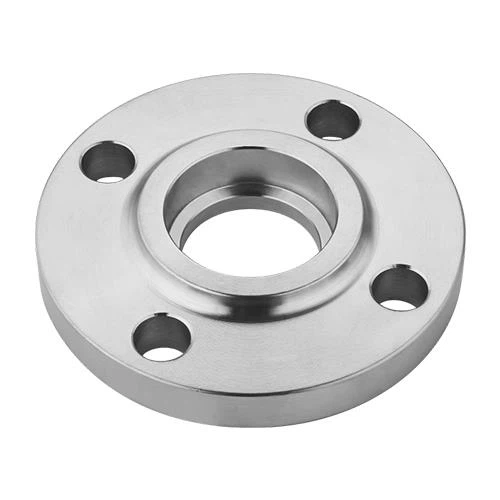

당신이 찾고 있다면스테인레스 JIS 소켓 용접 강관 플랜지, 귀하의 특정 요구 사항에 맞는 훌륭한 솔루션을 제공한다는 것을 알게 될 것입니다. 이 플랜지는 계측 라인 및 소구경 배관 시스템에 일반적으로 사용됩니다.
스레드 플랜지
나사형 플랜지에는 파이프의 외부 나사산과 일치하는 내부 나사산이 있습니다. 용접 없이 쉽게 설치할 수 있어 용접이 불가능하거나 실용적이지 않은 응용 분야에 편리한 옵션입니다.
그러나 나사형 플랜지는 일반적으로 저압 및 저온 적용으로 제한됩니다. 에이스테인레스 스틸 DIN 스레드 플랜지이러한 유형의 플랜지의 좋은 예입니다. 배관 및 소규모 산업 응용 분야에 자주 사용됩니다.
블라인드 플랜지
블라인드 플랜지는 파이프 끝을 밀봉하는 데 사용됩니다. 중앙 개구부가 없으므로 유체의 흐름을 차단합니다. 블라인드 플랜지는 쉽게 제거하고 다시 설치할 수 있으므로 파이프라인의 유지 관리 또는 테스트 중에 일반적으로 사용됩니다.
파이프라인 시스템에서 블라인드 플랜지를 사용하여 검사 또는 수리를 위해 파이프 섹션을 격리할 수 있습니다. 또한 사용하지 않는 연결부를 차단하기 위해 저장 탱크에 사용됩니다.
랩 조인트 플랜지
랩 조인트 플랜지는 스터브 끝 부분과 느슨한 플랜지의 두 부분으로 구성됩니다. 스터브 끝은 파이프에 용접되고 느슨한 플랜지는 파이프 주위를 회전할 수 있습니다. 이 설계를 통해 설치 중에 볼트를 쉽게 정렬할 수 있습니다.
랩 조인트 플랜지는 자주 분해하고 재조립해야 하는 시스템에 자주 사용됩니다. 이는 위생과 손쉬운 청소가 중요한 요소인 식품 가공 공장에서 흔히 발견됩니다.
오리피스 플랜지
오리피스 플랜지는 오리피스 플레이트와 함께 사용되어 파이프라인의 유체 유량을 측정합니다. 여기에는 오리피스 플레이트 전체의 압력 강하를 측정하는 데 사용되는 압력 연결용 특수 탭 구멍이 있습니다.
석유 및 가스 산업에서 오리피스 플랜지는 원유, 천연 가스 및 기타 유체의 흐름을 정확하게 측정하는 데 필수적입니다. 이는 생산 및 운송 프로세스를 모니터링하고 제어하는 데 도움이 됩니다.
스펙터클 블라인드 플랜지
스펙타클 블라인드 플랜지는 블라인드 플랜지와 스페이서의 조합입니다. 유지 관리 중이나 특정 프로세스를 종료해야 할 때 파이프라인의 한 부분을 격리하는 데 사용됩니다. 플랜지를 회전시켜 흐름을 차단하거나(블라인드 부분 사용) 흐름을 허용(스페이서 부분 사용)할 수 있습니다.
화학 공장에서는 유지 보수 작업 중에 유해 물질이 누출되지 않도록 안경 블라인드 플랜지를 사용합니다. 이는 추가적인 안전 및 제어 계층을 제공합니다.
링형 조인트 플랜지
링형 조인트 플랜지는 고압 및 고온 용도로 설계되었습니다. 플랜지 사이에 밀봉을 생성하기 위해 금속 링 개스킷을 사용합니다. 링 개스킷은 플랜지 면의 홈에 배치되며, 볼트를 조이면 개스킷이 변형되어 단단히 밀봉됩니다.
석유 및 가스 산업, 특히 해양 플랫폼에서는 고압 및 온도의 극한 조건을 견딜 수 있기 때문에 링형 조인트 플랜지가 일반적으로 사용됩니다.
특수 용도용 용접 넥 플랜지
다음과 같은 특수 용접 넥 플랜지도 있습니다.스테인레스 스틸 JIS 맞대기 용접 강관 플랜지. 이 플랜지는 특정 산업 표준 및 요구 사항을 충족하도록 설계되었습니다. 이는 항공우주 및 원자력 산업과 같이 정밀도와 신뢰성이 중요한 응용 분야에 자주 사용됩니다.
이제 다양한 유형의 스테인레스 스틸 플랜지에 대해 잘 이해했으므로 프로젝트에 적합한 것을 선택할 수 있는 능력이 더 향상되었습니다. 소규모 배관 작업이든 대규모 산업 프로젝트이든 관계없이 선택한 플랜지 유형은 파이프라인 시스템의 성능과 수명에 상당한 영향을 미칠 수 있습니다.
귀하가 스테인레스강 플랜지 시장에 계시다면, 저는 귀하와 대화를 나누고 싶습니다. 우리는 귀하의 특정 요구 사항에 대해 논의하고 귀하의 요구에 맞는 완벽한 솔루션을 찾을 수 있습니다. 주저하지 말고 연락하여 조달에 관한 대화를 시작하십시오.
참고자료
- ASME B16.5 - 파이프 플랜지 및 플랜지 피팅
- API 6A - 수원 및 크리스마스 트리 장비 사양
- DIN 표준 - 플랜지에 대한 독일 산업 표준
